Prefabrikované trubkové cívky
Prefabrikované svařování trubek, převládající metoda v potrubních spojích, zahrnuje předběžné svařování trubek a přírub v továrnách pro zjednodušenou montáž na místě. Tato metoda, která je široce používána v potrubním inženýrství, nabízí četné výhody a všestranné aplikace.
Jak jsou příruby přivařeny k potrubí?

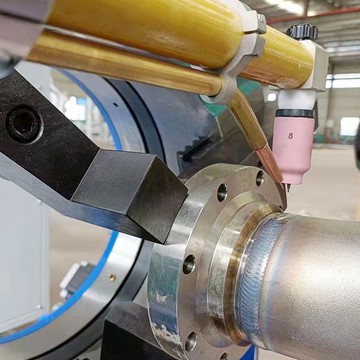

- Svařování na tupo: Tato metoda zahrnuje přivaření konce trubky přímo k protilehlému povrchu příruby. Poskytuje pevný, nepropustný spoj vhodný pro vysokotlaké a vysokoteplotní aplikace. Svařování na tupo se běžně používá pro přivařování hrdlových přírub a násuvných přírub.
- Svařování zásuvek: Při hrdlovém svařování se trubka vloží do hrdla příruby a poté se pro zajištění spoje použijí koutové svary. Tato metoda se často používá pro trubky menších průměrů a v aplikacích, kde je vyžadována rychlá montáž a demontáž.
- Závitové svařování: Závitové příruby jsou přivařeny k trubkám se závitovým připojením. Konec trubky je opatřen závitem a příruba má odpovídající vnitřní závity. Příruba je poté našroubována na trubku a přivařena kolem spoje, aby bylo zajištěno bezpečné spojení.
- Lap Svařování: Přeplátované svařování zahrnuje překrytí konce trubky s přírubou a svařování podél švu. I když je méně běžné než svařování na tupo, lze jej použít ve specifických aplikacích, kde je preferovanou metodou omezený prostor nebo jiné faktory.
BěžnýASTM B564 UNS N08825 Inconel 825 přírubyzahrnoutPřivařte příruby s hrdlem, zaslepovací příruby, příruby se závitem, nasouvací přírubu, přírubu s přeplátovaným spojem, přivařenou přírubu s hrdlem, přírubu s otvorem, spektrální slepou přírubu.
ASTM B564 UNS N08825 Klasifikace příruby potrubí a jmenovitý tlak
Jmenovitý tlak pro přírubu potrubí, někdy nazývaný třída, # nebo Lbs, je maximální povolený tlak, kterému může příruba potrubí odolat při zvyšujících se teplotách. Existuje sedm různých jmenovitých tlaků přírub:150, 300, 400, 600, 900, 1500 a 2500podleANSI/ASME B16.5.
To je zvláště důležité při výběru správné příruby pro vaši aplikaci. Například: vezmeme-li dvě příruby se stejným vrtáním, 10 palců, stejným materiálem, uhlíkovou ocelí, ale různými tlaky, 300# a 1500#, pak:
- Příruba s nižším hodnocením bude méně robustní, menší a lehčí
- Příruba vyšší třídy bude silnější, větší a těžší
- 300# bude dimenzován na tlak 50,1 bar při 50 °C
- 1500# bude dimenzován na tlak 250,6 bar při 50 °C
Výhody předvýroby potrubních cívek
Prefabrikované svařování nabízí několik výhod v potrubním inženýrství, což z něj činí preferovanou metodu pro spojování potrubí:
- Kontrola kvality: Prefabrikované svařování posouvá svařovací proces do továrního prostředí, umožňuje lepší kontrolu nad kvalitou svařování a snižuje vliv okolních faktorů na kvalitu svaru.
- Vylepšená účinnost: Prefabrikované svařování umožňuje dokončení svařování dříve, než potrubí dorazí na místo, zkracuje dobu výstavby na místě a zlepšuje postup projektu.
- Snížení počtu prací na místě: Prefabrikované svařování snižuje potřebu svařovacích prací na místě, snižuje mzdové náklady a bezpečnostní rizika během instalace.
- Zvýšená spolehlivost: Prováděním svařování v továrním prostředí je dosaženo lepší kontroly nad kvalitou svařování, čímž se zlepšuje spolehlivost a bezpečnost potrubních systémů.
- Všestranné použití: Prefabrikované svařování je použitelné pro různé materiály potrubí a specifikace, splňující požadavky různých inženýrských projektů.
V procesu prefabrikovaného svařování je rozhodující výběr přírub, které splňují specifikace. Příruby vyhovujícíASTM B564 UNS N08825normy se mohou pochlubit vynikající odolností proti korozi a mechanickými vlastnostmi, vhodné pro potrubní systémy pracující v náročných prostředích.
